Creaform HandySCAN 3D™ è un laser scanner 3D estremamente accurato che definisce nuovi standard nel settore della metrologia 3D portatile.

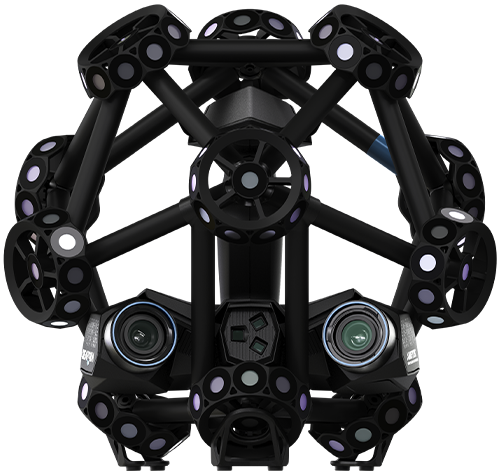

MetraSCAN 3D è uno strumento che propone una nuova concezione della metrologia basata su modularità all-in-one, flessibilità e portabilità. MetraSCAN integra componenti accessori perfettamente abbinati, offre la massima flessibilità per un’ampia gamma di applicazioni e affidabilità e accuratezza certificate DIN EN ISO 17025. I sistemi di tracciamento ottico garantiscono un’elevata gamma dinamica per l’acquisizione dei dati su diverse superfici (anche non collaborative).
MetraSCAN integra la piattaforma software VXelements, che garantisce un flusso di lavoro efficiente e orientato al progetto durante l’intero processo di misurazione. Tutti i risultati dell’analisi sono disponibili in un report di misura disponibile in numerosi formati: .dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3D, .zpr, .3mf.
Le 15 croci laser di MetraSCAN 3D catturano le posizioni di misura selezionate in modo rapido e affidabile. Grazie alla velocità di configurazione e onboarding è la soluzione perfetta per la misura di punti singoli su superfici di oggetti come bordi (rifilati) e geometrie rettificate. Lo strumento permette di eseguire scansioni in tempo reale e fornisce file pronti all’uso, garantendo così un flusso di lavoro veloce ed efficace.
- Alta velocità di misurazione: 1.800.000 misurazioni al secondo
- Ampia area di scansione per tutti i tipi di parti: 15 croci laser
- Installazione ultrarapida: nessun tempo di preparazione, è pronto e operativo in meno di 5 minuti
Ora è possibile acquisire dati 3D da oggetti di varie dimensioni più velocemente, con maggiore precisione e accuratezza certificata secondo la norma DIN EN ISO 17025. Grazie alla sua elevata versatilità, MetraSCAN 3D permette di effettuare scansioni su varie dimensioni di parti e finiture superficiali in tempo reale con lo stesso dispositivo. Il volume di misurazione estensibile garantisce la misurazione di parti di qualsiasi forma, complessità e geometria, senza compromettere l’accuratezza o richiedere spostamenti.
Controllo e verifica di qualità
Consente il confronto tra CAD e rilievo reale, l’estrazione di bordi su parti in lamiera e ispezioni rapide in produzione. Utile anche per la verifica di utensili e stampi.
Ricostruzione di utensili
Assistenza tecnica e formazione disponibili a livello internazionale, per garantire continuità operativa e massima affidabilità ovunque venga utilizzato.
Reverse Engineering
Ideale per la scansione 3D di aree complesse o specifiche, utile in prototipazione e ricostruzione digitale per elaborazioni CAD e documentazione.
Design e Modellazione
Utilizzato per digitalizzare modelli fisici, rilevare linee di stile e superfici base, semplificando il passaggio da prototipo a modello CAD.
Altre applicazioni
Adatto per rilievi su componenti in movimento, oggetti storici o artistici e in ambito medicale per analisi morfologiche e funzionali.
a
Il design di MetraSCAN 3D è stato adattato ergonomicamente alle esigenze dell’operatore, consentendo un processo di scansione intuitivo e senza fatica. Grazie al peso ridotto (meno di 1,5 kg) e all’alloggiamento compatto del sensore, il sistema è particolarmente adatto per l’acquisizione dei dati anche nelle aree più difficili da raggiungere.
MetraSCAN 3D è efficace nella scansione ottica su diverse superfici, anche non collaborative, e garantisce un’elevata velocità di trasmissione e scansione.
software compatibili
Creaform MetraSCAN 3D è compatibile con numerosi software:
- 3D Systems (Geomagic® Solutions)
- InnovMetric Software (PolyWorks)
- Metrologic Group (Metrolog X4)
- New River Kinematics (Spatial Analyzer)
- Verisurf
- Dassault Systèmes (CATIA V5, SOLIDWORKS)
- PTC (Creo)
- Siemens (NX, Solid Edge)
- Autodesk (Inventor, PowerINSPECT).
Ora è possibile acquisire dati 3D da oggetti di varie dimensioni più velocemente, con maggiore precisione e accuratezza certificata secondo la norma DIN EN ISO 17025. Grazie alla sua elevata versatilità, MetraSCAN 3D permette di effettuare scansioni su varie dimensioni di parti e finiture superficiali in tempo reale con lo stesso dispositivo.
Il volume di misurazione estensibile garantisce la misurazione di parti di qualsiasi forma, complessità e geometria, senza compromettere l’accuratezza o richiedere spostamenti.
Accuratezza
025 mm (0.0009 in)
Precisione volumetrica
0,064 mm (0,0025 pollici)
Test di accettazione affidabili
in base allo standard VDI/VDE 2634 parte 3, Laboratorio accreditato ISO 17025
MetraSCAN 3D è uno strumento particolarmente indicato per l’utilizzo in officina, grazie alla sua elevata flessibilità sia in termini operativi che di configurazione. La soluzione è progettata per adattarsi facilmente a diversi ambienti e condizioni di lavoro, garantendo risultati affidabili anche in situazioni non ideali. Le misurazioni risultano precise e coerenti, indipendentemente dalla qualità dell’impostazione iniziale o dal livello di esperienza dell’operatore.
Il sistema integra il tracker ottico C-TrackTM, che permette il riferimento dinamico durante l’ispezione. Questo consente di spostare liberamente lo scanner, il pezzo da ispezionare e il tracker stesso senza compromettere l’accuratezza dei dati rilevati, rendendo l’intero processo più fluido, efficiente e adatto a contesti produttivi dinamici.
Accuratezza nelle officine con riferimento dinamico
- Misurazioni accurate, indipendentemente dalle instabilità ambientali
- Alta risoluzione
- Ideale per la misurazione di tutti i tipi di parti complesse e altamente dettagliate
Tecnologia laser blu
- Ideale per superfici lucide e riflettenti
Volume di misurazione ampio e facilmente espandibile
- Ampiezza maggiore rispetto ad altre soluzioni portatili
- Nessuno spostamento necessario
HandyPROBE (opzionale)
- Combinazione di scansione 3D e sondaggio
- Nessun target necessario
